Jakie są oznaczenia metod spawania i po co są?
Szukasz znaczenia konkretnego numeru metody spawania? Poniżej znajdziesz wykaz najważniejszych i najczęściej spotykanych metod zgodnie z normą PN-EN ISO 4063, który pomoże Ci odczytać dokumentację techniczną i rysunki spawalnicze.
| Numer metody (ISO 4063) | Nazwa procesowa | Skrót popularny | Opis zastosowania |
| 111 | Spawanie łukowe elektrodą otuloną | MMA | Prace montażowe, budownictwo, spawanie na zewnątrz. |
| 131 | Spawanie łukowe elektrodą topliwą w osłonie gazów obojętnych | MIG | Metale nieżelazne (aluminium, miedź). |
| 135 | Spawanie łukowe elektrodą topliwą w osłonie gazów aktywnych | MAG | Stal niestopowa, niskostopowa i wysokostopowa. |
| 136 | Spawanie łukowe w osłonie gazu aktywnego drutem proszkowym | MAG (proszek) | Przemysł ciężki, konstrukcje stalowe. |
| 141 | Spawanie łukowe elektrodą nietopliwą w osłonie gazów obojętnych | TIG | Precyzyjne łączenie cienkich blach, stal nierdzewna. |
| 311 | Spawanie gazowe tlenowo-acetylenowe | G | Naprawy, cienkie rurki, instalacje gazowe. |
Więcej informacji na ten temat znajdziesz w naszym artykule poniżej, jak również wyjaśnienie pozycji spawalniczych.
Spis treści
Pozycje spawania – co oznaczają symbole 1F, 2F, 3F i 4F?
Oprócz samej metody, dokumentacja techniczna określa pozycję spawania. Jest to kluczowe, ponieważ każda pozycja wymaga od spawacza innej techniki prowadzenia łuku i ustawienia parametrów prądu.
Wyróżniamy dwa główne systemy oznaczeń: europejski (EN ISO 6947) – oznaczony na czerwono (np. PA, PB) oraz amerykański (AWS) – oznaczony na czarno (np. 1G, 2F).

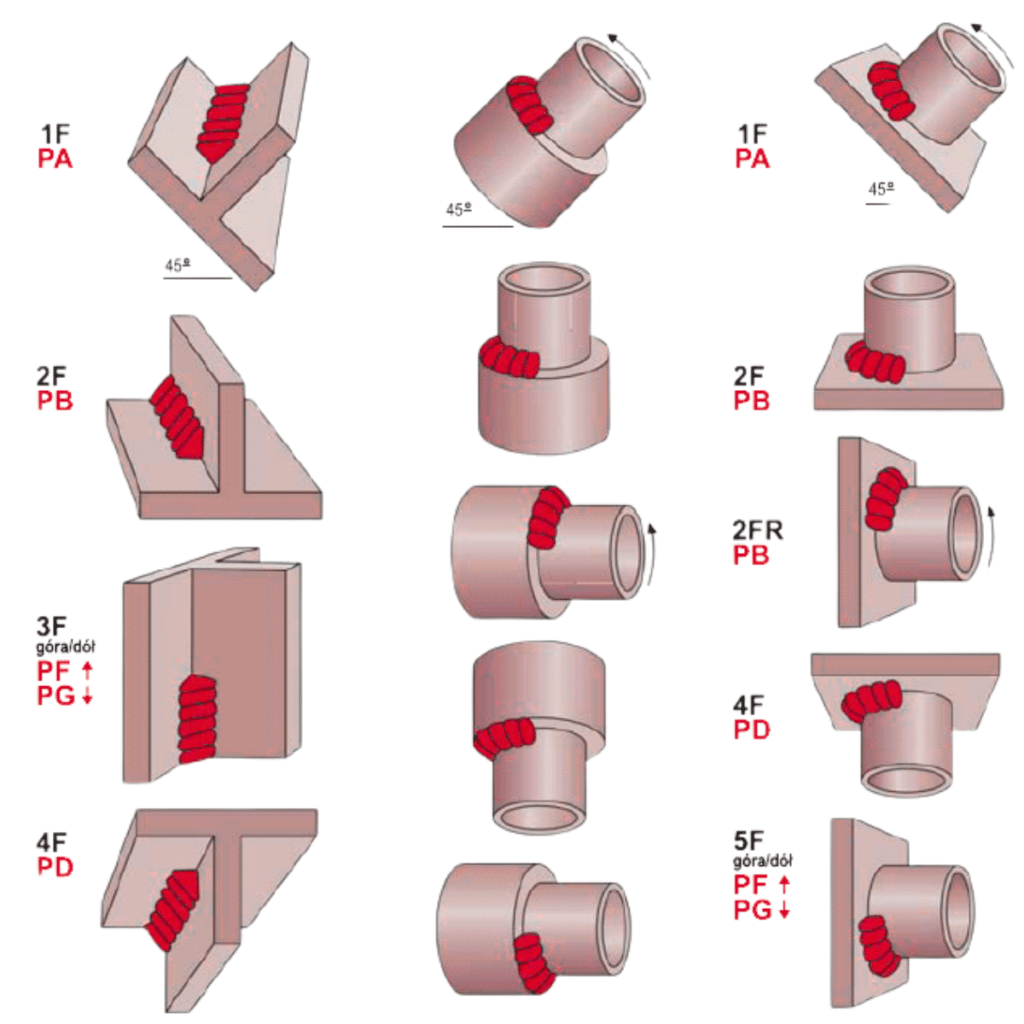

Spoiny pachwinowe (oznaczenie F)
Stosowane najczęściej przy łączeniu elementów pod kątem.
- 1F (PA): Pozycja podolna (rynnowa).
- 2F (PB): Pozycja naboczna.
- 3F (PF/PG): Pozycja pionowa (z dołu do góry – PF lub z góry do dołu – PG).
- 4F (PD): Pozycja pułapowa (nad głową).
- 5F (PF/PG): Spawanie rur w pozycji pionowej.

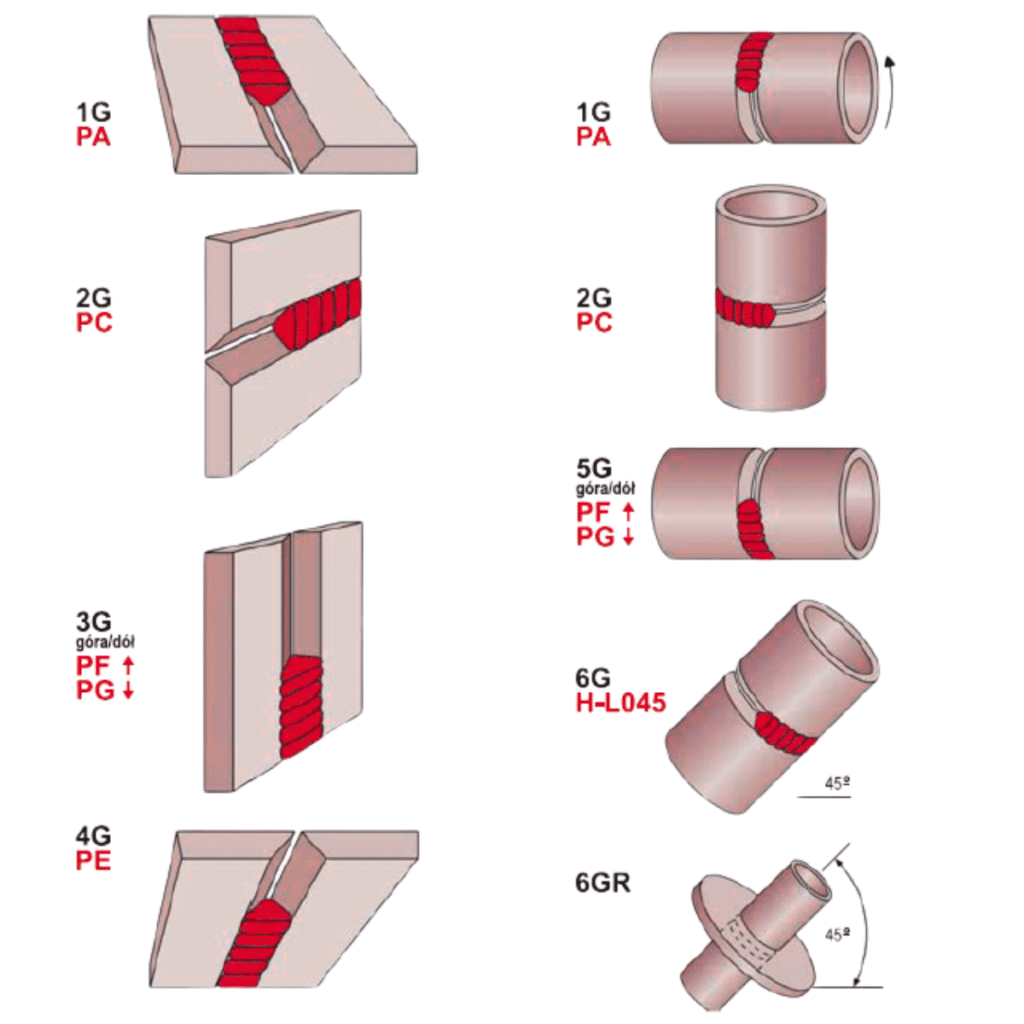

Spoiny czołowe (oznaczenie G)
Stosowane przy łączeniu krawędzi blach lub rur.
- 1G (PA): Pozycja podolna.
- 2G (PC): Pozycja naścienna.
- 3G (PF/PG): Pozycja pionowa.
- 4G (PE): Pozycja pułapowa.
- 6G (H-L045): Pozycja specjalistyczna – spawanie rury pod kątem 45 stopni. Jest to tzw. “egzamin mistrzowski” dla spawacza.
Klasyfikacja Metod Spawania według PN-EN ISO 4063
Ogólny Zarys Normy
Norma PN-EN ISO 4063 dostarcza systematyczną klasyfikację i oznaczenia metod spawania.
Jak Odczytywać Oznaczenia?
Oznaczenia te są zazwyczaj numeryczne i odpowiadają konkretnym metodom spawania, takim jak MIG, MAG, czy TIG.
Przykładowe oznaczenia najpopularniejszych metod spawania
- 111 – Ręczne spawanie łukowe, MMA spawanie łukowe elektrodą otuloną: Jest to jedna z najbardziej podstawowych i powszechnie stosowanych metod spawania.
- 135 – Spawanie elektrodą metalową w osłonie gazów aktywnych; spawanie metodą MAG: Znajduje zastosowanie głównie w spawaniu stali węglowej.
- 131 – Spawanie elektrodą metalową w osłonie gazów obojętnych; spawanie metodą MIG: Idealna do spawania stali nierdzewnej i aluminium.
- 141 – Spawanie łukowe elektrodą wolframową w osłonie gazu obojętnego z dodatkiem drutu/pręta litego: Znana jako metoda TIG, stosowana w lotnictwie i motoryzacji.
- 311 – Spawanie acetylenowo-tlenowe (gazowe): Jest to jedna z najprostszych metod spawania gazowego.
- 441 – Zgrzewanie wybuchowe: Jest to metoda zgrzewania, która używa wybuchu do łączenia materiałów.
- 511 – Spawanie wiązką elektronów w próżni: Jest to metoda spawania wiązką, która wymaga specjalistycznego sprzętu.
- 71 – Spawanie aluminotermiczne: Jest to metoda spawania, która używa reakcji termicznej do łączenia materiałów.
- 221 – Zgrzewanie liniowe na zakładkę: Jest to metoda zgrzewania rezystancyjnego, która używa prądu elektrycznego do łączenia materiałów.
Więcej oznaczeń znajdziesz w Normie PN-EN ISO 4063. Jeśli natomiast interesuje Cię jakaś konkretna nomenklatura spawalnicza, polecamy zajrzeć do normy ISO 9606.
Popularne Metody Spawania i Ich Zastosowanie
Metoda MIG
MIG (Metal Inert Gas) to metoda spawania łukowego w osłonie gazu obojętnego.
Metoda MAG
MAG (Metal Active Gas) to podobna do MIG, ale używa gazu aktywnego jako osłony. Znajduje zastosowanie głównie w spawaniu stali węglowej.
Metoda TIG
TIG (Tungsten Inert Gas) to metoda, która używa elektrody wolframowej i jest znana z wysokiej precyzji. Jest często używana w lotnictwie i motoryzacji.
Metoda MMA
MMA (Manual Metal Arc) to metoda spawania łukowego, która używa elektrody pokrytej substancją chemiczną. Jest to jedna z najstarszych metod i jest szeroko stosowana w budownictwie.
Metoda Spawania Gazowego
Spawanie gazowe jest jedną z najprostszych metod spawania, w której używa się otwartego płomienia. Jest idealna do prostych prac naprawczych i montażowych.
Interesuje Cię porównanie metod? Przeczytaj nasz artykuł 🧑🏭Spawanie MAG czy MIG, TIG, MMA? Poznaj różnice i wybierz odpowiednią metodę! i się dowiedz!
Porównanie Metod Spawania
Zalety i Wady
Każda metoda ma swoje plusy i minusy, które należy rozważyć przed rozpoczęciem projektu.
Kiedy Stosować Każdą Metodę
Wybór metody zależy od wielu czynników, takich jak materiał, grubość i typ połączenia.
Praktyczne Wskazówki dla Spawaczy
Bezpieczeństwo podczas Spawania
Bezpieczeństwo jest priorytetem. Zawsze używaj odpowiedniego sprzętu ochronnego.
Narzędzia i Sprzęt
Dobór odpowiednich narzędzi jest kluczowy dla efektywnego i bezpiecznego spawania.
Więcej praktycznych wskazówek znajdziesz w naszych artykułach:
- ⚠️Najczęściej Popełniane Błędy w Spawaniu i Jak Ich Unikać: Kompleksowy Przewodnik
- 🛡️ Zrozumienie warunków pracy spawacza: bezpieczeństwo, zagrożenia i środki ostrożności
- 🛡️ Zdrowie i bezpieczeństwo podczas spawania – co musisz wiedzieć?
- 💪Zdrowie spawacza – potencjalne zagrożenia i jak im zapobiegać?
Podsumowanie
Zrozumienie metod spawania i ich oznaczeń jest kluczowe dla każdego spawacza. Ten artykuł dostarcza kompleksowego przewodnika, który pomoże Ci zrozumieć i efektywnie wykorzystać różne metody spawania.
Najczęściej zadawane pytania (FAQ)
Co to jest PN-EN ISO 4063?
To międzynarodowa norma, która klasyfikuje i oznacza metody spawania.
Jakie są najpopularniejsze metody spawania?
Najpopularniejsze metody to MIG, MAG, TIG i MMA.
Czy istnieją uniwersalne oznaczenia dla metod spawania?
Tak, oznaczenia są zazwyczaj numeryczne i są zgodne z normą PN-EN ISO 4063.
Jaki numer ma spawanie TIG?
Spawanie TIG według normy ISO 4063 jest oznaczone numerem 141.
